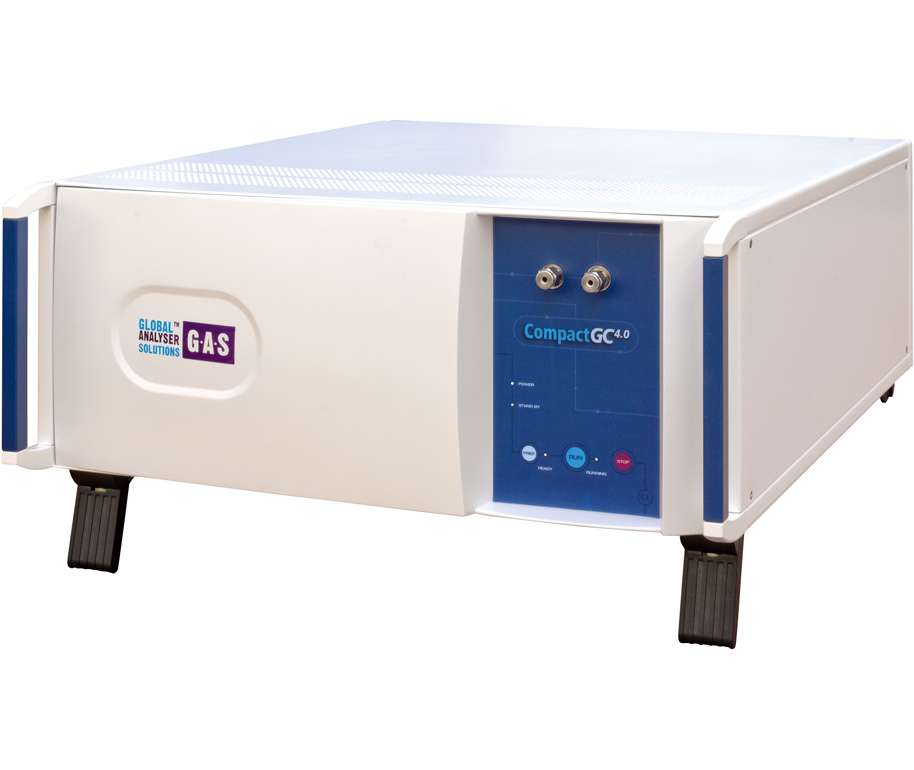

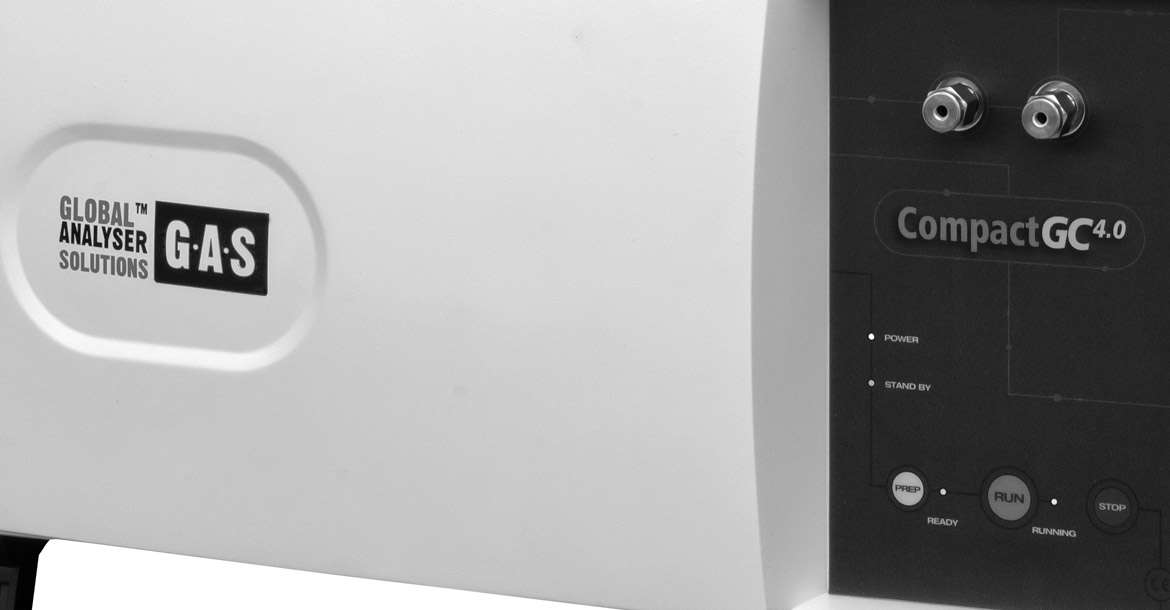

Compact GC zur Messung von Gasodor® S-Free
Die gaschromatographische Methode mit Compact GC und Anreicherungseinheit stellt sicher, dass Gasodor® S-Free von allen anderen Erdgasbestandteilen abgetrennt wird, bevor die Konzentrationsbestimmung im Detektor erfolgt. Es gibt daher keine Querempfindlichkeit zu anderen Erdgasbestandteilen. Das System ist in der Lage, neben dem Gasodor® S-Free auch THT zu bestimmen.
Im Gegensatz zu anderen Messverfahren werden beide Hauptkomponenten von Gasodor® S-Free (Methylacrylat und Ethylacrylat) separat gemessen. Dies ermöglicht die Überprüfung des korrekten Verhältnisses beider Substanzen in Gasodor® S-Free, so wie es im DVGW Arbeitsblatt G280 gefordert ist.
Vorteile
- Die Anreicherungstechnik ermöglicht eine überlegene Genauigkeit und Empfindlichkeit bei Konzentrationen um 8 mg/m³ (Mindestkonzentration für Gasodor® S-Free nach DVGW-Arbeitsblatt G 280).
- Die Analyse ist unabhängig von Erdgastyp und Erdgasquelle (z.B. L- oder H-Gas).
- Die bewährte Technik des Compact GC wird auf die S-Free-Anwendung angepasst.
- Fernübertragung der Messdaten ist optional per 4–20 mA oder digital per Modbus/Profibus erhältlich.
- Das System kann mobil oder stationär eingesetzt werden.
- Der DVGW empfiehlt die gaschromatographische Methode als Referenzmethode für die Odorierungskontrolle.
Der Compact GC wird für die Gasodor®-S-Free-Anwendung mit einer gekühlten Anreicherungseinheit ausgerüstet. Diese Einheit ist in der Lage, das Odoriermittel definiert zu sammeln. In einem zweiten Schritt wird das konzentrierte Odoriermittel auf die Trennsäule des Gaschromatographen injiziert und analysiert. Der Compact GC wird über eine im Lieferumfang enthaltene Software gesteuert. Als Trennsäulen werden handelsübliche GC-Säulen eingesetzt. Dies ist ein deutlicher Vorteil gegenüber dem Micro GC, bei dem immer das komplette Modul (Injektor, Säule und Detektor) getauscht wird. Die Compact-GC-Säulen sind einfach zu tauschen und preisgünstig.
Häufige Fragen zum Compact GC 4.0
Der Compact GC 4.0 schließt die Lücke zum ODOR on-line. Im Gegensatz zum ODOR on-line kann der Compact GC 4.0 schwefelfreie Odoriermittel (z. B. S-Free) in lückenlos protokollierter 24/7-Prozessüberwachung ohne Querempfindlichkeiten messen und löst bei Abweichungen vom Sollwert automatische Alarme in der Leitwarte aus.
- Messverfahren: Gaschromatographie mit hochselektiven Detektoren.
- Einsatzbereich: Großtechnische Anlagen, Rückverdichteranlagen, Biomethan-Einspeiseanlagen und Grenzübergabestationen.
- Hauptvorteil: Messung von S-Free/Gasodor® und weiteren schwefelfreien Odoriermitteln mit höchster Präzision.
Die ODOR-Produktfamilie von Axel Semrau umfasst das mobile Handmessgerät ODOR handy plus, das kompakte Stationärgerät ODOR easy sowie den Prozess-Gaschromatographen ODOR on-line. Alle drei Systeme dienen der präzisen Bestimmung von Odoriermitteln wie THT, TBM und weiteren Odoriermitteln in Erdgas-, Biomethan- und Wasserstoffnetzen gemäß DVGW G 280. Ergänzt wird die ODOR-Produktfamilie durch den Compact GC 4.0, mit dem z. B. schwefelfreie Odoriermittel gemessen werden können.
- ODOR handy plus: Tragbares Messgerät für Stichproben und Service-Techniker vor Ort.
- ODOR easy: Stationäres Kompaktgerät zur automatischen Intervallmessung an unbesetzten Messstellen.
- ODOR on-line: Vollautomatischer Prozess-GC für kontinuierliche 24/7-Überwachung in Echtzeit.
- Compact GC 4.0: Hybrider Gaschromatograph, der die Schnelligkeit eines Micro-GC mit der Flexibilität und Robustheit eines herkömmlichen Labor-GC verbindet.
Ja, die ODOR-Messsysteme von Axel Semrau sind für Erdgas-Wasserstoff-Gemische mit 0,2 Vol.-% H2 geeignet. Das ODOR on-line ermöglicht die Odorierungskontrolle in reinen Wasserstoffnetzen (100 % H2). Wir garantieren die sichere Odorierungskontrolle und Schwefelanalyse im Rahmen der Energiewende in Richtung grüner Gase.
