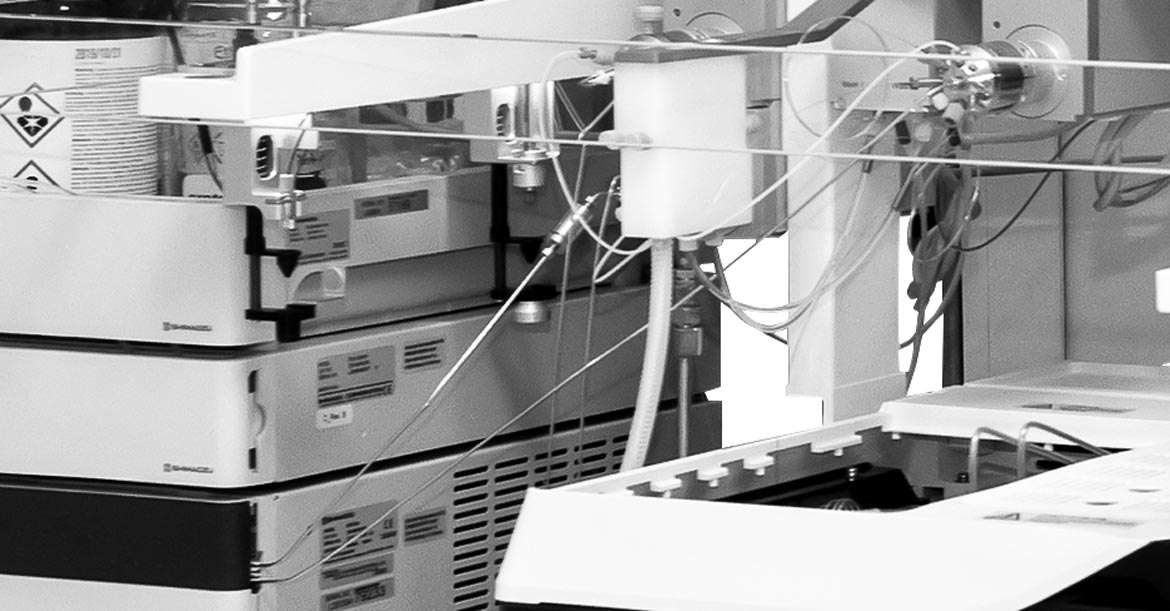

Close-Up einer CHRONECT Workstation des Models Mosh-Moah

CHRONECT Workstation MOSH/MOAH

Komplettarbeitsplatz zur Bestimmung von Mineralölkontaminanten in Lebensmitteln, Futtermitteln, Verpackungen und Kosmetika

In zahlreichen Lebensmitteln oder Lebensmittelkontaktmaterialien werden unerwünschte Mineralölrückstände gefunden: Gesättigte Kohlenwasserstoffe (MOSH – mineral oil saturated hydrocarbons) und aromatische Kohlenwasserstoffe (MOAH – mineral oil aromatic hydrocarbons). Während die erste Substanzklasse im menschlichen Körper akkumuliert, steht die zweite Verbindungsklasse im Verdacht, karzinogene Substanzen zu enthalten. Diese Substanzen können über zahlreiche Kontaminationspfade in Lebensmittel gelangen.

Kontaminationspfade für MOSH/MOAH in Lebensmittel

  • Recycelte Verpackungsmaterialien, die aus Zeitungen oder Zeitschriften erzeugt wurden: Die Verwendung mineralölhaltiger Druckfarben ist verantwortlich für eine Gasphasenmigration in die Lebensmittel.
  • Havarien während des Transports oder der Produktion eines Lebensmittels
  • Schmierstoffe auf Mineralölbasis innerhalb der Produktionskette
  • u.v.m.

2009 wurde die gesundheitliche Bedenklichkeit dieser Substanzen vom Bundesinstitut für Risikobewertung (BfR) bestätigt. Das BfR kam in seiner Wertung zu dem Schluss, dass der Übergang von Mineralölen auf Lebensmittel dringend minimiert werden sollte. Messungen werden empfohlen.

Vorteile der automatisierten Analyse von MOSH/MOAH

  • Halbierte Analysezeit durch 2-Kanal-Setup für simultane Bestimmung von MOSH und MOAH
  • Entfernung von Interferenzen mittels Epoxidierung und AlOx-Cleanup
  • Optionen wie GCxGC-MS-Analyse oder MOSH-Abreicherung verfügbar
  • Spezialisierte Software zur Auswertung von Humps
  • Speziell geschultes Support-Team
  • Systemaufbau basierend auf über 10 Jahren Erfahrung mit MOSH/MOAH-Analytik
  • Kontinuierliche Weiterentwicklung in Zusammenarbeit mit über 150 Kunden

Systemaufbau

Die Analytik von MOSH/MOAH erfolgt mit einer Online-LC-GC-FID-Kopplung. Dabei wird eine HPLC über ein spezielles Interface mit einem GC verbunden. Der GC verwendet FID als Detektoren, da diese einen gleichmäßigen Response für Kohlenwasserstoffe zeigen. Nur dadurch ist die quantitative Bestimmung der Summe aller Einzelkomponenten möglich. Optional können auch Massenspektrometer zur Detektion verwendet werden. Dabei geht es in der Regel darum, qualitative Aussagen zu Einzelsubstanzen treffen zu können.

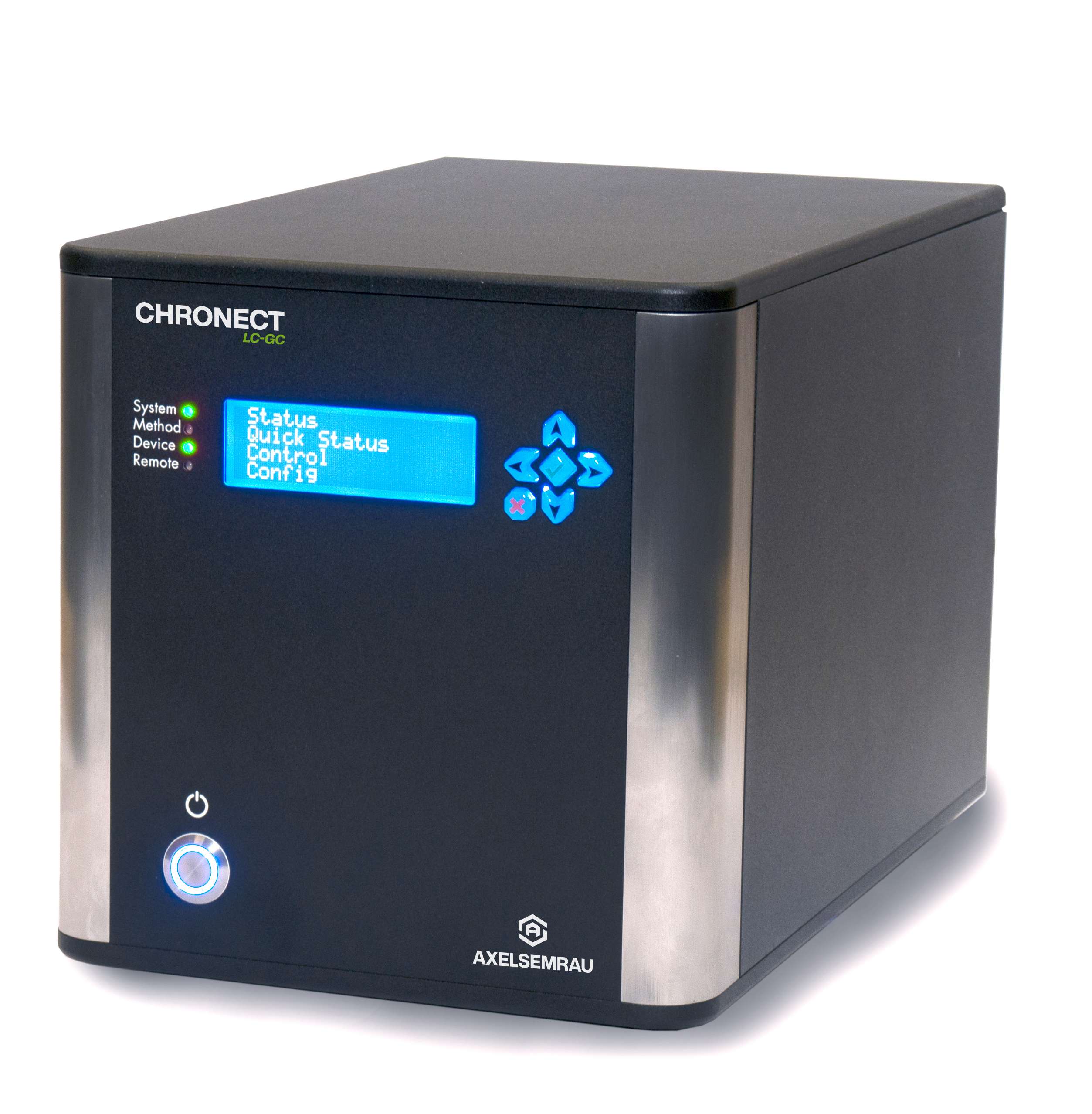

Die Kopplung geschieht über ein Interface, welches aus einer Kontroll- und einer beheizbaren Ventileinheit besteht. Die Temperatur der Ventileinheit kann von Raumtemperatur bis 150°C variiert werden. Durch die Temperierung wird Kondensation des Laufmittels der HPLC in der Ventileinheit effektiv verhindert und die Stabilität des Systems entscheidend verbessert. Eine integrierte Spülung der Ventileinheit mit Trägergas verhindert Tailing des Lösemittels und eventuelle Verschleppungen.

Die HPLC besteht aus einer Pumpe und einem UV-Detektor, der zur Kontrolle des HPLC-Chromatogramms und zur Überprüfung der richtigen Fraktionierung dient. Der Gaschromatograph ist mit zwei FID ausgestattet.

Dieses von Axel Semrau entwickelte 2-Kanal-Setup ermöglicht die zeitgleiche Bestimmung von MOSH und MOAH in einem GC-Lauf und halbiert so die Analysezeit.

In der HPLC werden die Substanzgruppen MOSH und MOAH getrennt. Die Fraktionen werden nach der Trennung komplett in den GC transferiert. Bei diesem Transfer werden 450 µL Lösemittel je Fraktion in den GC eingebracht und dort über das Interface vor der gaschromatographischen Trennung durch Verdampfung entfernt.

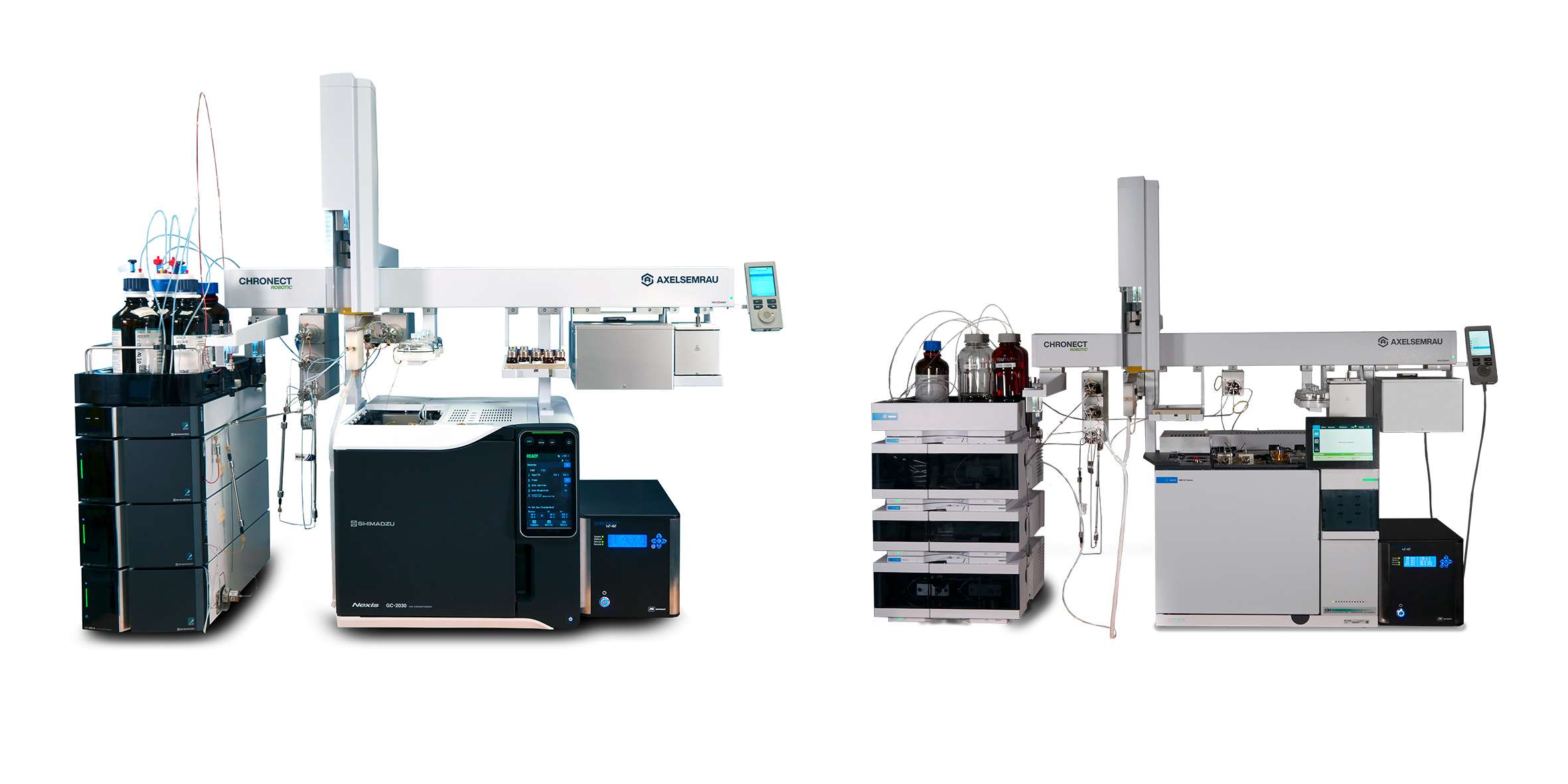

Die CHRONECT Workstation MOSH­/MOAH kann auf Basis von Geräten der Hersteller Agilent oder Shimadzu konfiguriert werden.

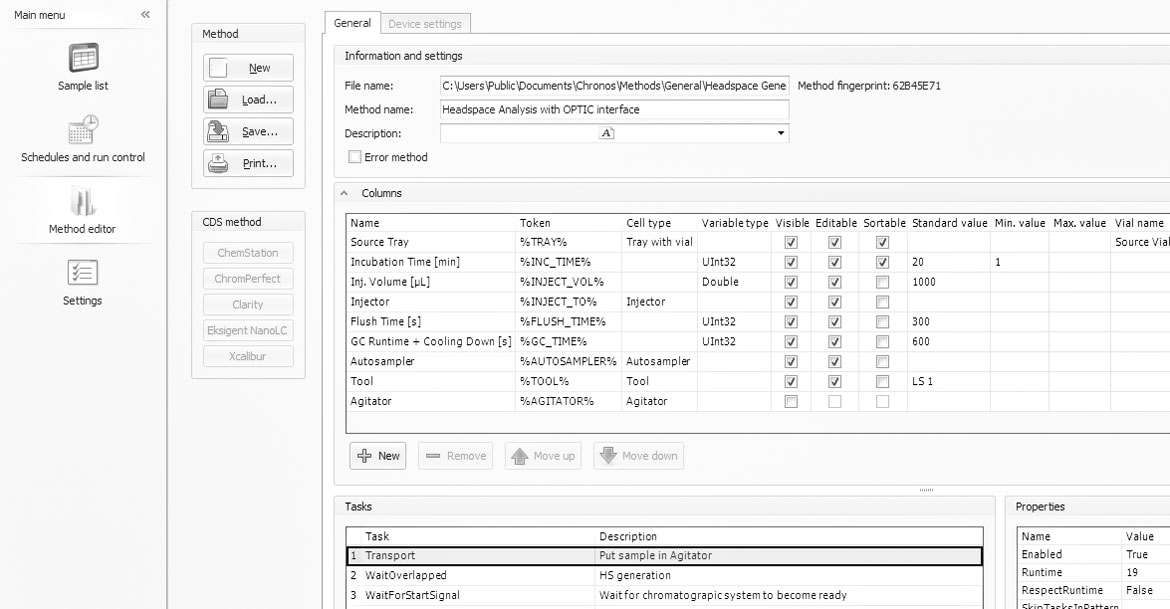

Die Steuerung des Gesamtsystems erfolgt benutzerfreundlich über die Software CHRONOS von Axel Semrau. Optionen wie die automatische Epoxidierung oder Online-Aluminiumoxidaufreinigung können ganz einfach durch einen Klick in der Probenliste für die jeweilige Probe ausgewählt werden.

Entfernung von Interferenzen mittels automatischer Epoxidierung

Insbesondere wenn Lebensmittel analysiert werden, stellen Interferenzen durch Störsubstanzen ein Problem dar und beeinflussen die Bestimmungsgrenze und Genauigkeit der Analytik negativ. Wesentliche Störsubstanzen sind natürliche Olefine, wie Squalen oder β-Carotin. Diese eluieren in der MOAH-Fraktion und können zu falsch-positiven Ergebnissen für diesen Parameter führen.

Durch die Umsetzung dieser Komponenten mit mCPBA vor der Injektion in die HPLC, werden die Olefine zu polaren Epoxiden umgewandelt und so in der HPLC von den weniger polaren MOAH abgetrennt. Das Verfahren der Epoxidierung bei Raumtemperatur in Ethanol als Lösemittel wurde von Marco Nestola im Rahmen seiner Arbeit für Axel Semrau entwickelt und ist inzwischen Bestandteil der aktuellen Normen und Empfehlungen der europäischen Union. Diese Reaktion kann manuell im Labor oder automatisiert durch die CHRONECT Workstation erfolgen. Eine in das System integrierte Zentrifuge sorgt dabei für eine zuverlässige Phasentrennung nach erfolgter Reaktion.

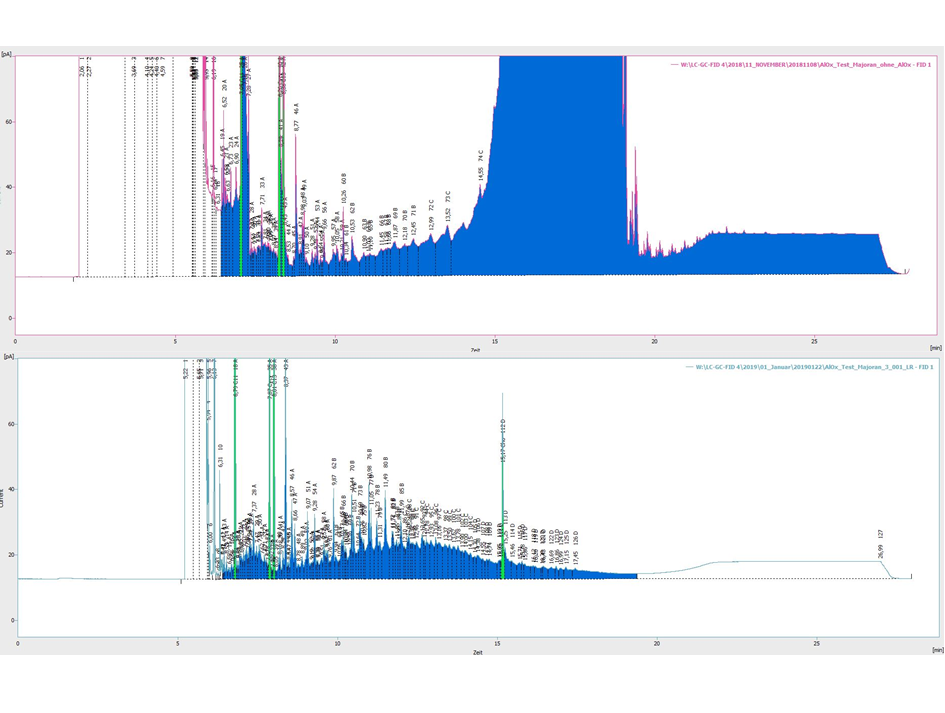

Entfernung von Interferenzen mittels Online Aluminiumoxidaufreinigung

Die anderen wesentlichen Störkomponenten sind biogene Alkane, die in der MOSH-Fraktion eluieren. Die DIN EN 16995 und DGF-Einheitsmethode C-VI 22 (20) beschreiben die Entfernung dieser Interferenzen durch Aufreinigung der Probe mittels Aluminiumoxid.

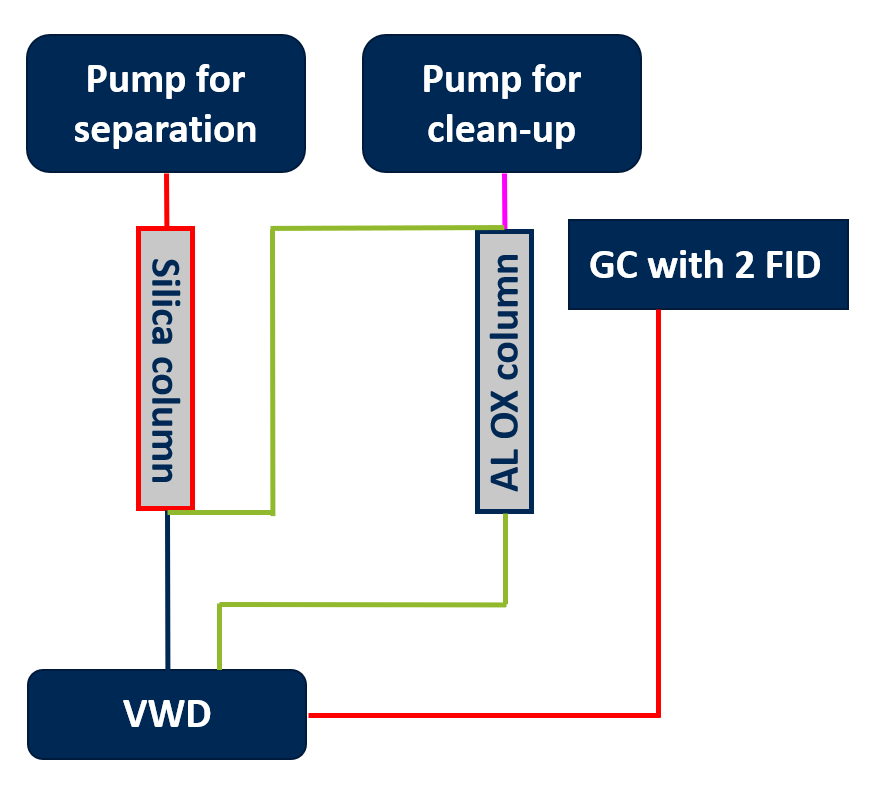

Da dieser manuelle Prozess sehr zeitraubend ist und eine erneute Injektion der Probe erfordert, hat Axel Semrau eine Online-Aufreinigung mittels einer Aluminiumoxidsäule entwickelt. Dazu wird eine weitere HPLC-Pumpe in das System integriert und die MOSH-Fraktion nach der Trennung von der MOAH-Fraktion online aufgereinigt. Dieser Online-Ansatz ermöglicht die Bestimmung von MOSH und MOAH bei zeitgleicher Epoxidierung und AlOx-Aufreinigung in einem Lauf und hat als alternative Vorgehensweise zum manuellen Ansatz Einzug in die aktuelle DGF-Methode gehalten.

Matrixbedingte Bestimmungsgrenzen und Normen

In der Analytik von MOSH und MOAH hängt die Bestimmungsgrenze sehr stark von der aktuellen Matrix ab. Ursache hierfür sind Störsubstanzen, die auch mit Epoxidierung und Aluminiumoxid-Cleanup nicht komplett entfernt werden können. Daher kann für ein LC-GC-System keine generelle Bestimmungsgrenze definiert werden. Wenn keine Störungen durch interferierende Substanzen auftreten, kann mit der CHRONECT Workstation MOSH/MOAH eine Bestimmungsgrenze in Speiseölen von 2 mg/kg und teilweise geringer ohne weitere Probenaufreinigung erreicht werden.

Aktuell gibt es zwei Normen bzw. Methoden, die die Analytik von MOSH und MOAH mittels LC-GC-FID in Speiseölen definieren. Die DIN EN 16995 von 2017 beschreibt ein Verfahren, das eine Bestimmungsgrenze von 10 mg/kg ermöglicht. Darunterliegende Bestimmungsgrenzen, die von vielen Anwendern gewünscht werden, sind möglich, erfordern aber teilweise Variationen und können nicht für jede Matrix sichergestellt werden. Durch diese Variationen kann es zu Abweichungen zwischen den Werten einzelner Labore kommen.

Diese Problematik wurde von der DGF mit der Einheitsmethode C-VI 22 (20) angegangen. Die dort beschriebene Methodik erlaubt nach Probenaufreinigung, ethanolischer Epoxidierung nach Nestola und Online-AlOx-Cleanup robuste Bestimmungsgrenzen von bis zu 1 mg/kg und stellt so den aktuellen Stand der MOSH/MOAH-Analytik dar.



Weitergehende Optionen

Die CHRONECT Workstation MOSH/MOAH kann um verschiedene Optionen erweitert werden:

Fract & Collect

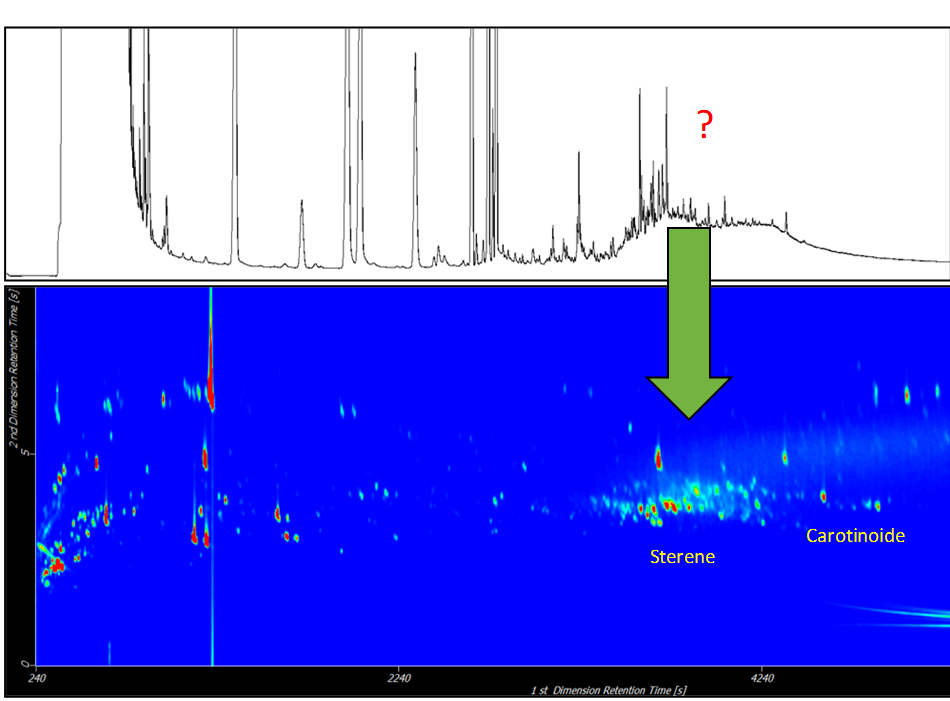

Diese Option erlaubt das gezielte Sammeln einer Fraktion zur weiteren Analyse mit anderen Methoden. Sehr häufig kommt dabei eine GCxGC-MS-Analyse zum Einsatz. Diese Methode soll die qualitative Zusammensetzung z.B. der MOAH-Fraktion bei positiven MOAH-Befunden erlauben, um genauere Rückschlüsse auf den Ursprung und eine tiefergehende Bewertung der Probe zu ermöglichen.

MOSH-Abreicherung

Sie erlaubt die Bestimmung von MOAH in Proben, die einen sehr hohen prozentualen Gehalt von MOSH haben, wie z.B. auf Vaseline basierende Kosmetika. Nur durch die Abreicherung des MOSH-Gehaltes ist eine Bestimmung des MOAH-Gehaltes möglich.

Bestimmung der Sterinverteilung

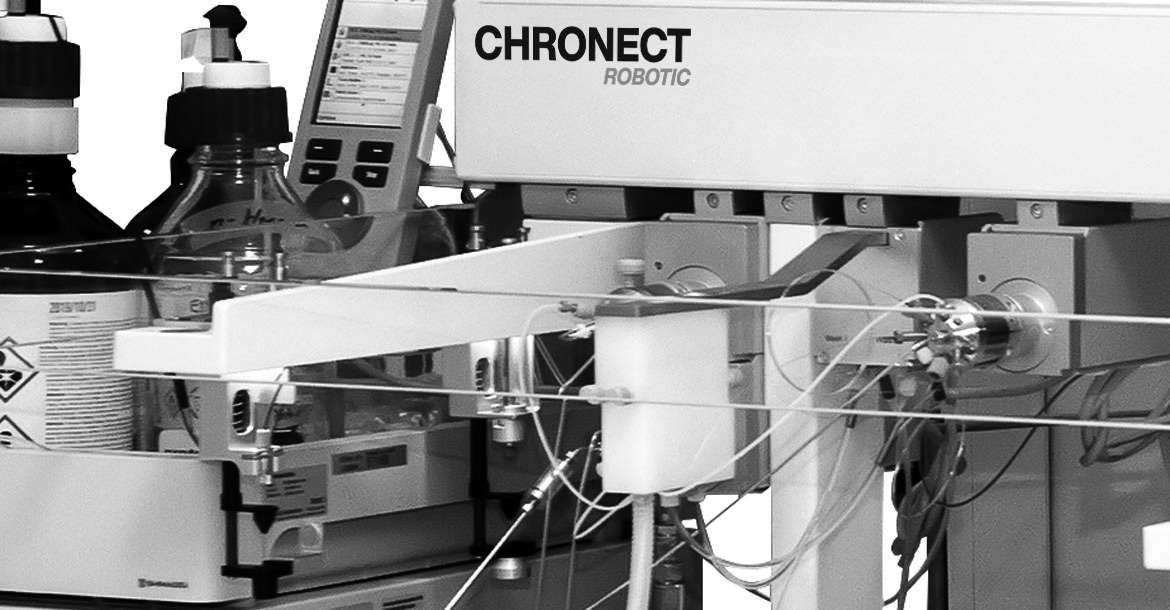

Das MOSH/MOAH-System kann um die Sterinanalytik ergänzt werden. Mit der CHRONECT Workstation Sterine kann die Sterinverteilung in Speiseölen vollautomatisch bestimmt werden.

Bestimmung von weiteren Qualitätsparametern

Des Weiteren können verschiedene Qualitätsparameter von Speiseölen, wie Alkylester sowie Stigmastadien, analysiert werden.





Auswertung von MOSH/MOAH-Chromatogrammen

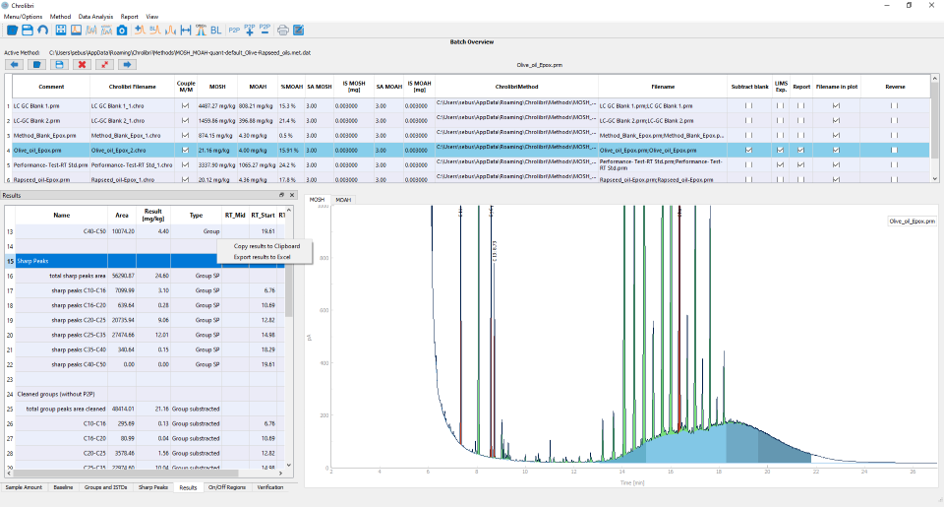

Die Auswertung von MOSH/MOAH-Analysen unterscheidet sich in einigen Punkten von einer klassischen gaschromatographischen Auswertung. Erstens darf nicht die Fläche eines einzelnen Peaks bestimmt werden. Bei der Bestimmung muss der gesamte Peakhaufen (Hump) der Mineralölkontamination integriert werden. Zweitens müssen aufsitzende Peaks je nach Fragestellung abgezogen werden, da sie als nicht aus dem Mineralöl stammend angesehen werden und so das Ergebnis verfälschen würden. Für eine genauere Bewertung der Probe ist es außerdem erforderlich, Teilergebnisse für gewisse Siedebereiche zu erhalten. Ein klassisches Chromatographie-Datensystem kann diese Anforderungen oft nur schwer erfüllen. Daher wurde die Software Chrolibri zur einfachen, automatischen MOSH/MOAH-Auswertung entwickelt.

Inbetriebnahme

Alle CHRONECT Workstations werden vorab in Betrieb genommen. Im Rahmen eines umfangreichen Factory Acceptance Tests wird nicht nur die korrekte technische Funktion, sondern auch die analytische Leistungsfähigkeit überprüft. Dieser Probelauf wird nach der Installation im Rahmen eines Site Acceptance Tests bei der Installation im Kundenlabor wiederholt. So wird die analytische Genauigkeit nachgewiesen. Das System ist sofort nach Installation einsatzbereit.

Schulungen für MOSH/MOAH

Geeignetes Probenhandling, Verhinderung von Blindwerten, Verwendung richtiger Chemikalien und Probengefäße sind Fallstricke, die das Ergebnis beeinflussen. Um die Anwender auch in diesen wichtigen Punkten zu unterstützen, arbeitet Axel Semrau mit Funke Analytic Consult zusammen. Dadurch kann ein speziell auf die MOSH/MOAH-Analytik abgestimmtes Trainingsprogramm angeboten werden.
